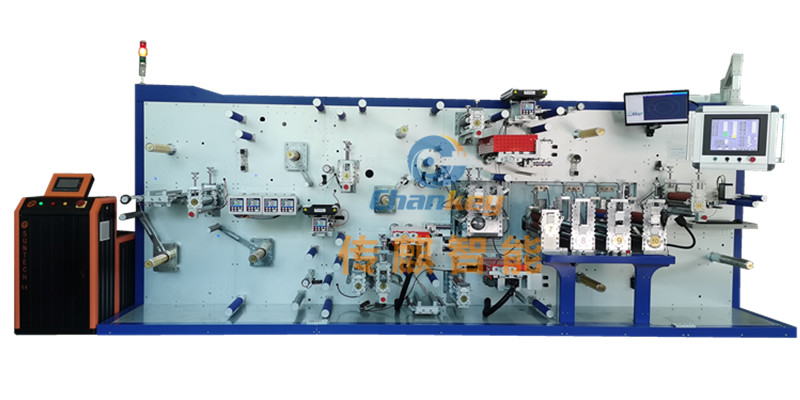

CQ-350A4電子標簽復合機是一臺將電子標簽干濕Inlay復合到兩種印刷物中間的設備，同時可復合帶避讓芯片的孔位的襯料等，也可完成各種Inlay和印刷紙等長或不等長的復合，實現四層材料的復合。該設備可完成裸標簽復合，圓刀模切及排廢收卷。此外，該設備可實現多排同時生產。
該設備適用于RFID服裝吊牌、機場行李標簽、防偽易碎不干膠標簽、電子門票、電子火車票、水洗嘜、RFID物流標簽等各類多層復合的RFID標簽。
最快速度60米/分鐘，穩定生產速度≥30米/分鐘。在速度30米/分鐘穩定生產時，保證產品良率99.8%以上。
CQ-350A4 is a RFID laminating machine
CQ-350A4 is a RFID label’s production equipment which can be applied to 4-layer label’s laminating and die-cutting. It can be used for the production of both dry and wet Inlay, and further to laminate with equal-length or unequal-length printed papers. Besides, it can laminate the interlining material that with a vacant position to avoid the chip from being damaged. The CQ-350A4 can accomplish laminating, die-cutting, eliminating and rewinding. Besides, the equipment can do multi-row production simultaneously.
The CQ-350A4 can be applied to RFID clothing tags, airport luggage tags, fragile anti-counterfeit self-adhesive labels, smart tickets, clothing labels, logistics labels, etc.
The equipment’s fastest production speed is up to 45meters/min, and above 30meters/min under stable production, in the meantime the product yield up to 99.8%.
|
RFID 電子標簽復合設備參數與主要配置表 |
|||||
|
設備速度 |
最大速度45m/min；等距（On Pitch）穩定生產速度：≥30m/min；不等距（Off Pitch）穩定生產速度：≥20m/min |
||||
|
進料規格 |
最大料寬350mm；包括涂膠、放料、排廢、收卷、模切、復合、INLAY裁切轉貼、各走紙及其他單元料寬 |
||||
|
對貼精度 |
面紙、INLAY、填充層、底紙等各層對貼偏差≤0.2mm |
||||
|
外觀尺寸 |
|
||||
|
功能模塊 |
配置名稱 |
配置類型 |
配置數量 |
功能描述 |
功能參數 |
|
控制系統 |
中央控制器 PLC |
電氣控制 電氣控制 |
1套 3套 |
基座的同步運動控制 張力的運行控制 |
|
|
動力單元 |
電機 |
伺服 |
10 組（可選） |
動力輸出 |
850w |
|
驅動 |
伺服 |
10 組（可選） |
動力參數設置 |
850w |
|
|
操作單元 |
觸摸屏 |
|
|
|
|
|
糾偏功能 |
材料糾偏 |
內置糾偏 |
4組（可選） |
保證材料走直 |
偏差精度±0.1mm |
|
放料單元 |
張力軸 |
350型 |
4組（可選） |
面紙、INLAY、填充層、底紙的放料 |
張力范圍：1~30N 張力精度：±1N 軸外徑：76.2mm 卷芯內徑：3英寸 斷料自動停機 料卷最大直徑：600mm |
|
排廢單元 |
張力軸 |
350型 |
3組（可選） |
面底紙、INLAY、填充層的排廢 |
|
|
收卷單元 |
張力軸 |
350型 |
2組（可選） |
使用可實現分條收卷的滑差軸（滑差環寬度 15mm） |
|
|
噴膠單元 |
噴膠機 |
熱熔膠 |
2組噴頭（可選） |
面紙、填充層、底紙的涂膠間歇涂膠 |
涂膠量范圍：10~30g/㎡ 間歇涂膠精度：±1mm 膠爐1容量：15kg 膠爐2容量：25kg（可選） 膠爐容量可定制 膠爐膠量報警 |
|
模切單元 |
模切刀座 |
磁輥和刀皮（可選） |
1座 |
產品外形的模切 |
上 刀 45 ~200 齒下 刀 45~200 齒 |
|
打孔刀座 |
雕刻刀（可選） |
1座 |
填充料的打孔 |
||
|
分切單元 |
分切刀座 |
可調分條刀（可選） |
1座 |
材料的分條與產品的反切 |
分條后最小條寬：20mm 最多分條數：15條 分條寬幅精度：±0.2mm |
|
斷料保護 |
感應探頭 |
料徑感應 |
7組（可選） |
材料半徑的監測與報警停機 |
斷料停機響應時間：±1s |
|
異步單元 |
真空輥 |
吸附轉貼 |
1套（可選） |
不等距生產，INLAY 的裁切與對貼 |
貼合精度：±0.2mm INLAY角度精度：±1° |
|
視覺檢測 |
CCD |
模切尺寸檢測 |
1套（可選） |
模切位置的偏差監測與自動調整 |
管控模切精度：±0.1mm |
|
吸廢單元 |
紙帶收廢機 |
吸風收廢 |
1套（可選） |
干INLAY 隔離紙帶的收廢 |
|
|
靜電消除 |
靜電消除輥 |
350型 |
6根（可選） |
各生產環節的靜電消除 |
各環節靜電電壓：≤2kv |
|
性能檢測 |
芯片檢測 |
高頻、超高頻 |
各一套（選配） |
對復合后的成品芯片性能檢測 |
單排檢測 |
|
打標功能 |
打標工位 |
噴碼、打孔 |
1套（可選） |
對檢測的不良品進行噴墨打標，或圓刀打標 |
產品側邊打標，不影響產品 |
酒類防偽標簽、電子票據、RFID服裝吊牌、水洗嘜、RFID物流標簽、機場行李標簽、抗金屬標簽、NFC標簽等各類異形電子標簽
